Rode PSA1

We hebben de handleiding van de RODE PSA1 microfoonarm zeer vrij vertaald in het Nederlands. Aan de vertaling kunnen geen rechten worden ontleend. Uiteraard zijn wij niet van RØDE en hopen we dat het duidelijk is dat we ons niet voor Rode willen uitgeven.

Handleiding Rode PSA1


Specificaties Rode PSA1

Bereik microfoonarm

Reikwijdte (horizontaal) bij benadering:

820 mm

Reikhoogte (verticaal) bij benadering:

840 mm


Bevestiging microfoon

Maat schroefdraad bevestiging klem microfoon

3/8”

Adapter van 3/8″ naar 5/8″ adapter meegeleverd?

ja


Gewicht Rode PSA1

Gewicht PSA1 zonder doos

1.740 gram

Gewicht PSA1 met doos

2.150 gram


Tekening van de Rode PSA1 microfoonarm.
  1. tafelinzetstuk (bus)
  2. bureauklem
  3. microfoonstatief
  4. klitteband (bevestiging microfoonkabel)
  5. bevestiging microfoon
  6. duimschroeven
  7. borgmoer

PSA1 studio-arm instellen


De PSA1 biedt een keuze uit twee opties voor bureaumontage, met behulp van de bureauklem of bureau-inzetstuk.

Montage met de bureauklem

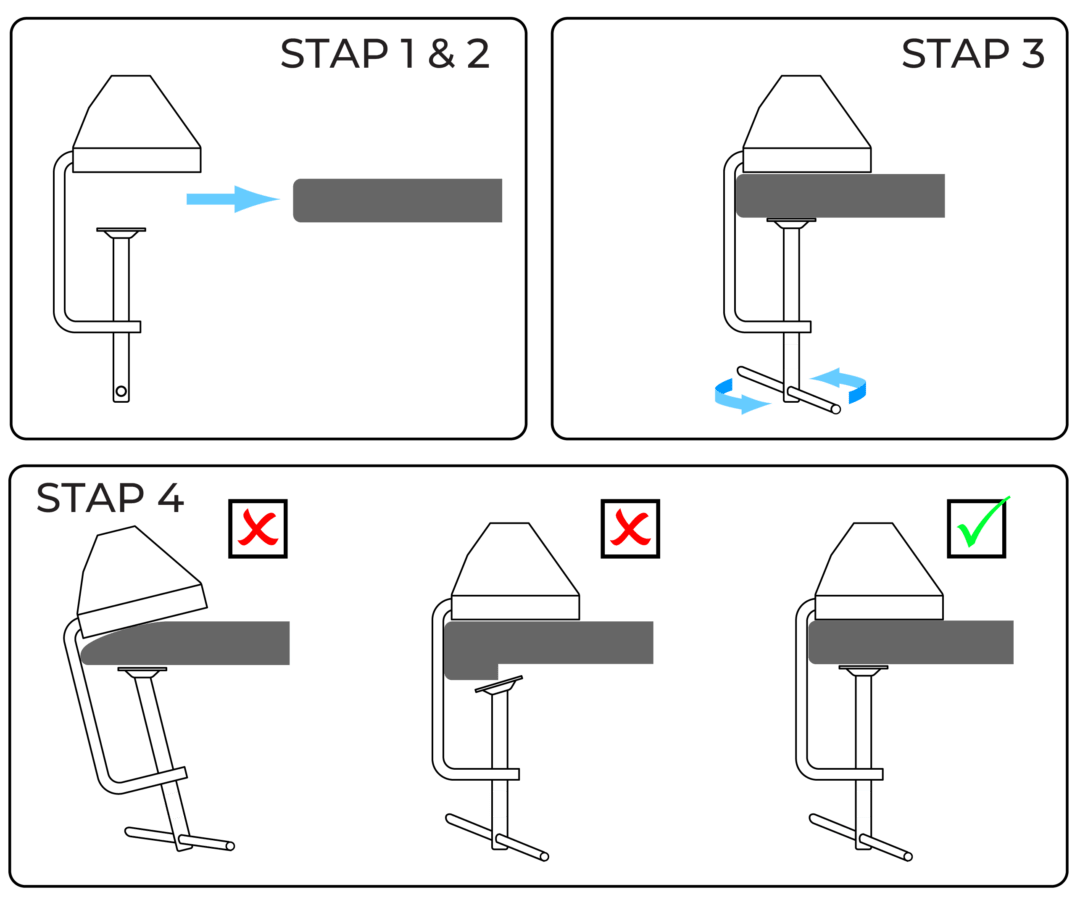

Tekening van bevestiging Rode PSA1 met bureauklem.
  1. Draai de klem los zodat de opening groot genoeg is om over de rand van uw tafel te passen.
  2. Duw de klem helemaal op de tafelrand voor maximale veiligheid.
  3. Bevestig de klem aan het bureau door de hendel zo te draaien dat deze strak tegen de onderkant van de tafel zit.

Opmerking: Zorg ervoor dat de klem zowel aan de boven- als onderkant van de tafel gelijk ligt. Lukt dit niet, dan raden we aan om de studio-arm via het bureau-inzetstuk te monteren (zie “Montage Rode PSA1 met het tafelinzetstuk”).

  1. Test of u de klem stevig hebt gemonteerd door te kijken of u deze van de rand van de tafel kunt trekken. Tafels met ronde randen bieden minder zekerheid dan tafels met vierkante randen. Als de klem gemakkelijk loskomt, probeer hem dan weer strakker te bevestigen en herhaal de test. Als het nog steeds gemakkelijk te verwijderen is, raden we u aan de studio-arm via het bureau-inzetstuk te monteren (zie ‘Montage via bureau-inzetstuk’).
  2. Steek de arm in het gat bovenaan de klem. U bent nu klaar om uw microfoon aan te sluiten.

Montage Rode PSA1 met het tafelinzetstuk

Voor deze montage-opties moet u een gat in uw bureau boren en daarvoor heeft u het gereedschap nodig.

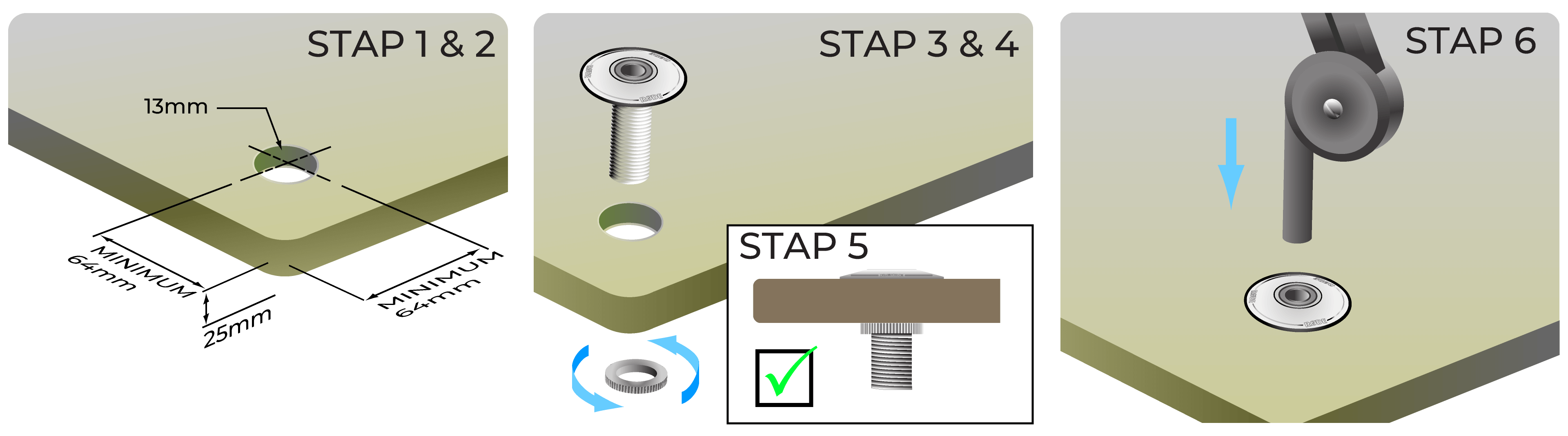

Tekening van de zes stappen ter bevestiging van het Rode PSA1 broadcast microfoonstatief.
  1. Neem de tijd om de beste locatie voor uw nieuwe studio-arm te kiezen. Probeer eerst verschillende posities uit met behulp van de bureauklem, zodat u vertrouwd bent met de locatie die u hebt gekozen. Raadpleeg ook de gebruikershandleiding van uw microfoon voor details over de juiste relatie tussen microfoon en gebruiker.
  2. Markeer de locatie waar u het tafelinzetstuk wilt plaatsen en controleer of het voldoet aan de aanbevolen minimum- en maximumafstanden (zie afbeelding)
  3. Gebruik een speedboor van 13 mm (0,5 ”) en boor een gat op de gemarkeerde plaats.
  4. Verwijder de moer van het tafelinzetstuk en laat deze in het zojuist gemaakte gat vallen.
  5. Plaats de moer terug op het tafelinzetstuk vanaf de onderkant van de tafel en draai deze vast tegen de tafel.
  6. Test of u het tafelinzetstuk stevig aan de tafel hebt vastgemaakt, zodat het niet beweegt.
  7. Steek de arm in het gat in de bovenkant van het tafelinzetstuk. U bent nu klaar om uw microfoon aan te sluiten.
