Achterkant Saffire PRO 40

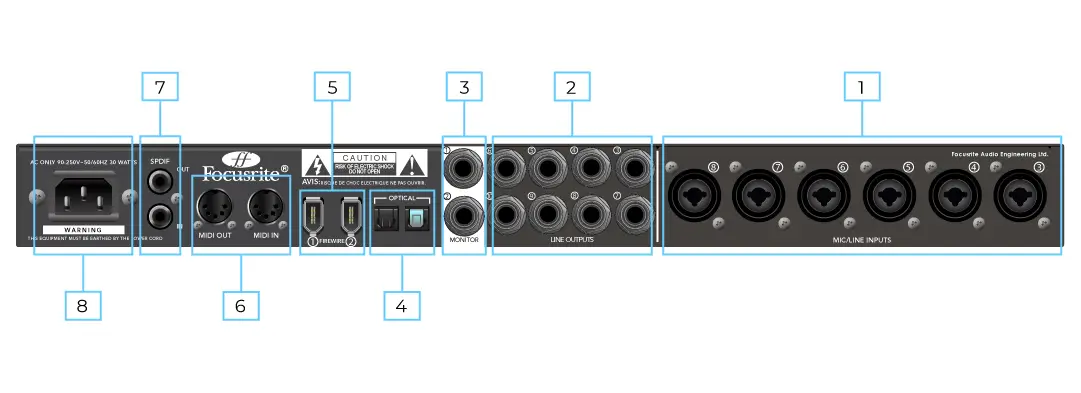

Het paneel aan de achterkant biedt de meeste ingangs- en uitgangsaansluitingen op de Saffire PRO 40.
- Zes combo XLR-ingangen voor Mic/Line. – Elke socket accepteert een XLR- of 1/4 inch TRS (gebalanceerd) of TS (ongebalanceerd) Jack-connector.
- Acht TRS-jack-aansluitingen voor gebalanceerde uitgangen 3-10. – accepteert zowel gebalanceerde als ongebalanceerde jacks.
- Twee TRS-aansluitingen voor gebalanceerde uitgangen hoofdmonitormix. – accepteert zowel gebalanceerde als ongebalanceerde jacks.
- Twee optische ADAT-ingangen en -uitgangen – ook verkrijgbaar als extra S/PDIF optische i/o.
- Twee IEEE 1394 6-pins FireWire-aansluitingen.
- Twee Din5 MIDI-ingangen en -uitgangen.
- Twee RCA S/PDIF-ingangen en -uitgangen.
- Één IEC-stroomingang
Voorkant Saffire PRO 40

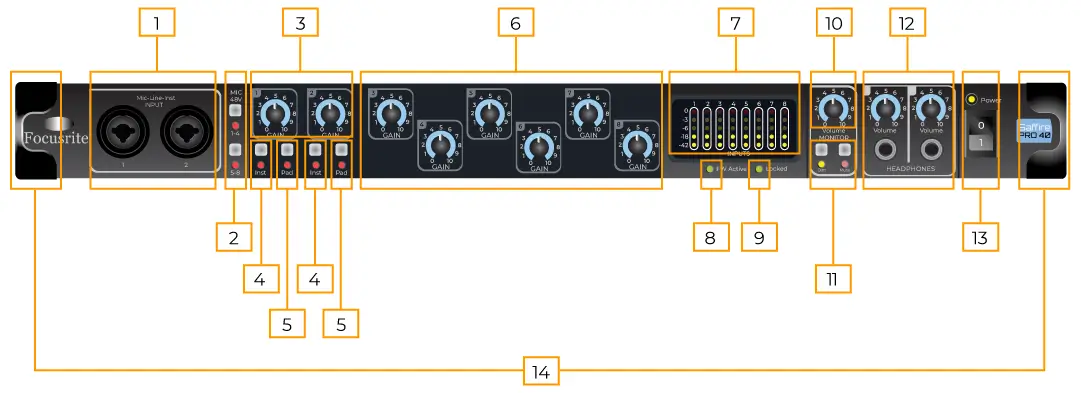

Het frontpaneel bevat de ingangsaansluitingen voor kanaal 1 en 2, evenals alle ingangsversterkings- en bewakingsregelaars.
- Kanaal 1 en 2 Combo XLR-ingangen. Elke socket accepteert een XLR, of 1/4 inch TRS (gebalanceerd) of TS (ongebalanceerd)
Jack-connector - Twee fantoomvoedingsschakelaars met LED’s voor microfooningangen 1-4 en 5-8
- Kanaal 1 en 2 Gain-regelknoppen – gebruik deze om het niveau van uw ingangssignaal in te stellen
- Instrumentschakelaar met LED
- Padschakelaar met LED. Maximaal signaalingangsniveau zonder pads is +7 dBu, met pads is +16 dBu
- Kanalen 3 tot 8 Preamp Gain-regelknoppen. – gebruik deze om het niveau van uw ingangssignaal in te stellen
- Signaalniveaumeters voor analoge ingangen 1-8: -42, -18, -6, -3, 0 dBFS LED’s
- Firewire actieve LED – Brandt wanneer de Saffire PRO 40 succesvol is aangesloten op de computer
- Synchronisatievergrendelings-LED – Brandt wanneer Saffire PRO 40 is gesynchroniseerd met de interne klok of met een externe digitale ingang
- Monitor Niveauregeling pot. – Kan worden geconfigureerd om een willekeurig aantal analoge uitgangen te bedienen
- Monitor dim- en mute-schakelaars met bijbehorende LED’s
- Koptelefoon 1 & 2 niveauregeling en uitgang 1/4 inch jacks
- Aan/uit-schakelaar en LED-indicator. Brandt wanneer het apparaat stroom krijgt en is ingeschakeld
- Afneembare rack-oorkappen – verwijderen bij montage op een 19-inch rack
