Namen en functies van de onderdelen

Frontpaneel – bedieningspaneel

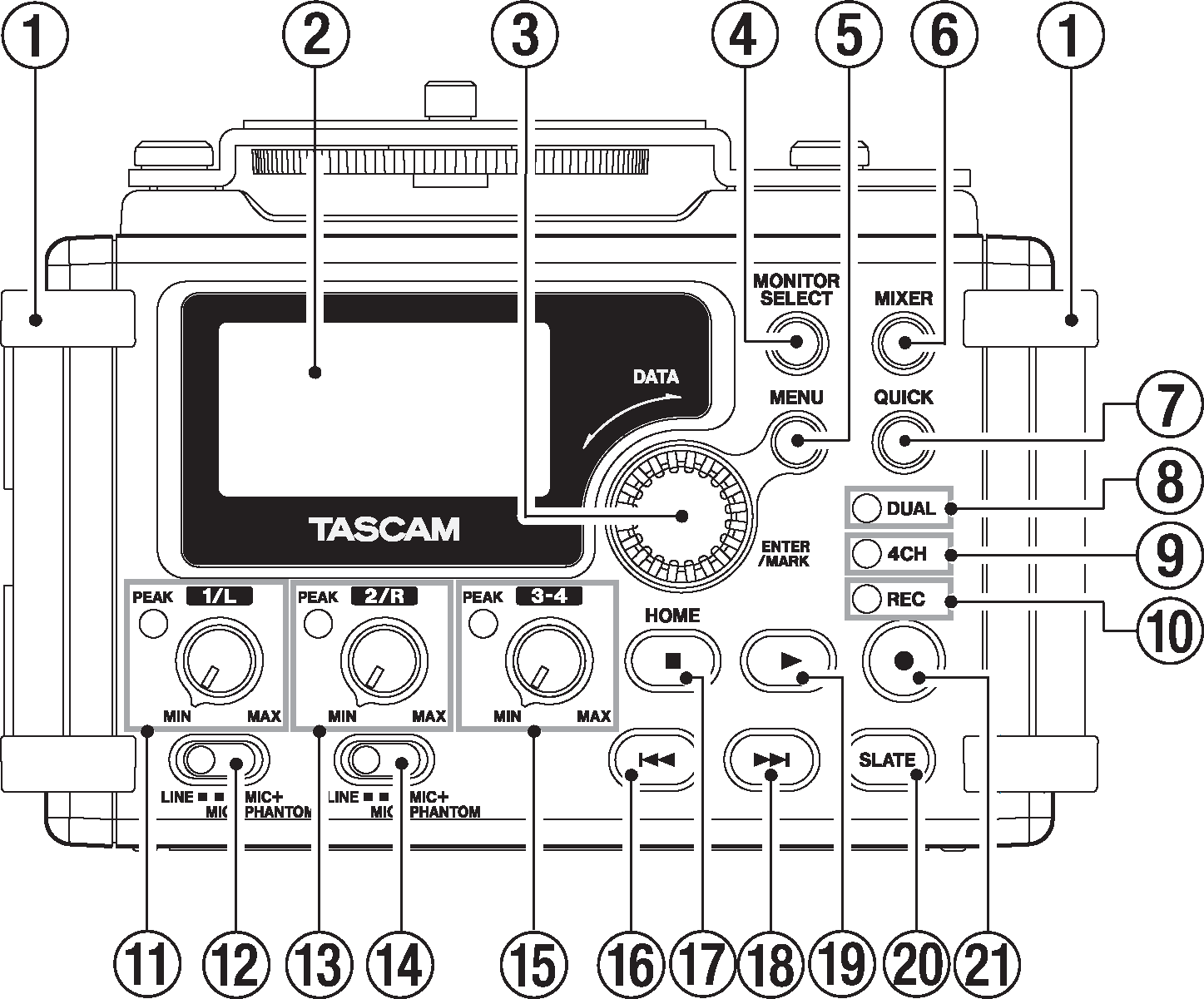

Tekening Tascam DR-60D mk2 audiorecorder.
  1. Hendels
    Te gebruiken om de band aan te bevestigen.
  2. Scherm
  3. DATA draaiknop (invoeren/markeren)
    Te gebruiken om items te selecteren en waarden te wijzigen op de instellingsschermen.
  4. MONITOR SELECT knop
  5. MENU knop
  6. MIXER knop
  7. QUICK knop
    Opent de snelmenu (quick menu) pop-up.
  8. DUAL lampje
    Brandt oranje op het moment dat er in dual recording mode wordt opgenomen.
  9. 4CH lampje
    Brandt oranje op het moment dat er in 4 kanalen recording mode wordt opgenomen.
  10. REC lampje
    Knippert in de standby-stand van de opname en brandt rood op tijdens het opnemen.
  11. 1/L knop en PEAK lampje
  12. Input schakelaar (1/L)
  13. 2/R knop en PEAK lampje
  14. Input schakelaar (2/R)
  15. 3-4 knop en PEAK lampje
  16. Terug knop
  17. Stop [HOME] knop
  18. Vooruit knop
  19. Play (playback) knop
  20. SLATE knop (klapbord)
    Indrukken om een markering (voor synchronisatie) op te nemen.
  21. Opnameknop

Linkerzijde recorder

  1. 1/L connector (XLR/TRS)
  2. 3 – 4 connector (3,5 mm stereo mini jack)
  3. 2/R connector (XLR/TRS)
  4. CAMERA IN connector (3.5mm stereo mini jack)
  5. REMOTE connector (2.5mm TRS jack)
  6. CAMERA OUT (LOW) volumeknop
  7. CAMERA OUT (LOW) connector (3,5 mm stereo mini jack)

Gebruik niet teveel kracht bij het aansluiten van externe apparaten. Wees vooral voorzichtig bij het gebruik van een standaard-naar-ministekkeradapter, omdat teveel kracht tot schade aan het apparaat kan leiden.

Rechterzijde recorder

Tekening van de rechter zijkant van de Tascam DR-60D mk2 audiorecorder. Op de tekening is met de cijfers 29 tot en met 36 een aantal onderdelen van de recorder aangegeven.
  1. Gleuf SD geheugenkaart
  2. Aan/uit knop
  3. HOLD schakelaar
  4. USB-poort
  5. PHONES volumeknop
  6. PHONES jack (3,5 mm stereo mini jack)
  7. CAMERA OUT (HIGH)/LINE OUT volumeknop
  8. CAMERA OUT (HIGH)/LINE OUT jack (3,5 mm stereo mini jack)

Oefen geen overmatige kracht uit wanneer u koptelefoons en externe apparaten aansluit. Wees in het bijzonder voorzichtig bij het gebruik van een standaard-naar-ministekkeradapter, omdat forceren tot schade aan het apparaat kan leiden.

Achterkant

Tekening van de achterkant van de Tascam DR-60D mk2 audiorecorder. Op de tekening is de deur (klep) te zien waarachter de batterijen zich bevinden.
  1. Deur compartiment batterijen
  2. Compartiment batterijen
Tekening van de achterkant van de Tascam DR-60D mk2 audiorecorder. Op de tekening is het compartiment voor de batterijen te zien.

Bovenkant

  1. Montageplaat camera
  2. Bevestigingsschroef (1/4-inch)

Onderkant

Tekening van de onderkant van de Tascam DR-60D audiorecorder.
  1. Schroefdraad voor bevestiging statief (1/4-inch)
  2. Richtgat bevestiging videocamera
